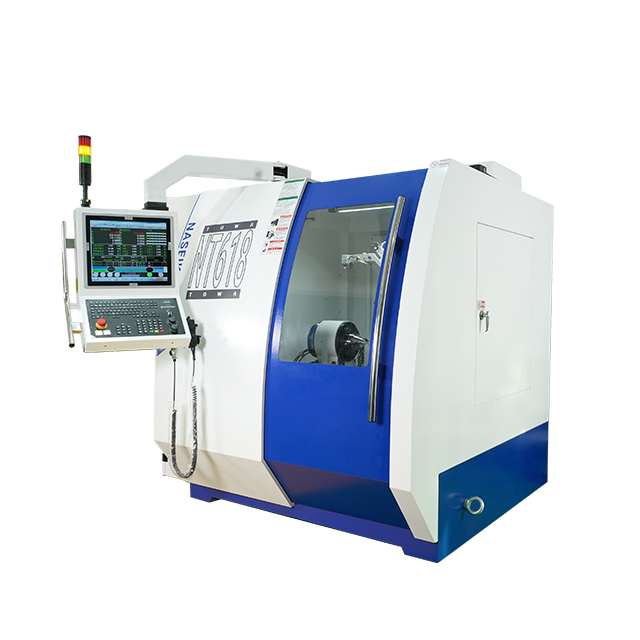

Máy mài công cụ CNC NT618

Số:
Tình trạng sẵn có:





Tin nhắn của bạn Thêm vào giỏ điều tra

► Giường đúc khoáng tích hợp, ray dẫn hướng trục vít Nhật Bản và trục quay AB với động cơ truyền động trực tiếp DD.

▶ Động cơ trục chính có mô-men xoắn không đổi nam châm vĩnh cửu, cấu trúc đầu mài kép và trục B quay 360 độ để xử lý dụng cụ cắt không chuẩn.

► Được thiết kế dựa trên ý tưởng máy mài CNC 5 trục của Đức.

▶ Được thiết kế bằng cách tích hợp kinh nghiệm và hướng dẫn thực tế.

► Hệ Thống CNC - SYNTEC Thế Hệ Mới, Đài Loan

▶ Trạm bôi trơn tự động tập trung - Shengxiang

▶ Đường đua - THK, Nhật Bản

► Hệ thống khí nén (van điện từ, van giảm áp, lọc khí...) - CHELIC, Đài Loan

▶ Đầu phát hiện - Renishaw, Vương quốc Anh

► Trục Chính - Đài Loan

▶ Phụ kiện mạch điện - Schneider, Pháp/Omron, Nhật Bản

▶ Đĩa chia - Shengchang, Đài Loan

trước =:

Tiếp theo:

NT618 Máy mài dụng cụ mài cnc mài công cụ cacbua

Tất cả
Tên sản phẩm
Từ khóa
Mô hình sản phẩm
Tóm tắt sản phẩm
Mô tả sản phẩm
Tìm kiếm toàn văn bản

Danh Mục Sản Phẩm

Tin tức

Những sảm phẩm tương tự

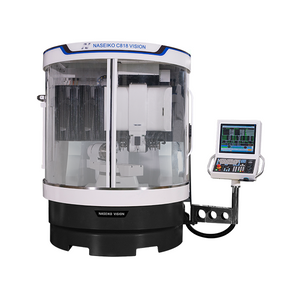

Máy mài công cụ CNC C818

DỰ ÁN	UNIT	NT618
Truyền động động cơ servo Nhật Bản (giá trị tuyệt đối) hành trình (trục X/Y/Z)	mm	500/470/250
Độ phân giải hệ thống CNC (trục X/Y/Z)	mm	0.0001
Độ phân giải tối thiểu cho lập trình tiến dao tay quay (X/Y/Z trục)	mm	0.0001
Vít THK (trục X/Y/Z)	-	BN-FN32-C3
Độ chính xác của việc định vị lại (trục X/Y/Z)	mm	0.003
Ray dẫn hướng (trục X/Y/Z)	mm	HSR30
Trục quay phôi (trục A/B)	-	Trục xoay
Ổ đĩa servo DD (trục A/B)	-	Trực tiếp lái xe
Bộ mã hóa quay (trục A/B)	-	RENISHAW, Vương quốc Anh
Độ chính xác của việc lập chỉ mục (trục A/B)	-	2 cung giây (0,0005 độ)
Tốc độ định mức (trục A/B)	vòng/phút	250/200
Số vòng quay tối đa (trục A/B)	vòng/phút	250/200
Độ phân giải hệ thống CNC (trục A/B)	bằng cấp	0.0001
Xoay 360 độ, lập chỉ mục thân đầu (Trục A/B)	-	Có thể được cài đặt với Shaw Berlin W25 Giá đỡ kẹp hoặc cán dao BT50
Chuyển động nhanh (trục X/Y/Z)	m/phút	7.5
Đường kính tối thiểu để kẹp phôi	mm	3
Đường kính tối đa để kẹp phôi	mm	1-20
Chiều dài tối đa để kẹp phôi	mm	250
Đường kính tối thiểu để mài phôi	mm	1
Đường kính tối đa để mài phôi	mm	16
Chiều dài lưỡi cắt tối đa để mài	mm	100
Trọng lượng phôi tối đa	Kilôgam	5
Độ phân giải tuyến tính	mm	0.0001
Độ chính xác định vị lặp lại tuyến tính	mm	0.003
Độ phân giải xoay	mm	0.0001
Độ chính xác định vị lặp đi lặp lại xoay	bằng cấp	0.001
Công suất trục chính	kw	Tần số biến thiên nam châm vĩnh cửu 12 kw động cơ
Đường kính bánh mài	mm	75-150
Tốc độ trục chính của bánh mài	vòng/phút	4000-8000
Điều chỉnh vô cấp	-	biến tần
Trọng lượng máy	Kilôgam	4000
Tổng công suất	kw	29kw

DỰ ÁN	UNIT	NT618
Truyền động động cơ servo Nhật Bản (giá trị tuyệt đối) hành trình (trục X/Y/Z)	mm	500/470/250
Độ phân giải hệ thống CNC (trục X/Y/Z)	mm	0.0001
Độ phân giải tối thiểu cho lập trình tiến dao tay quay (X/Y/Z trục)	mm	0.0001
Vít THK (trục X/Y/Z)	-	BN-FN32-C3
Độ chính xác của việc định vị lại (trục X/Y/Z)	mm	0.003
Ray dẫn hướng (trục X/Y/Z)	mm	HSR30
Trục quay phôi (trục A/B)	-	Trục xoay
Ổ đĩa servo DD (trục A/B)	-	Trực tiếp lái xe
Bộ mã hóa quay (trục A/B)	-	RENISHAW, Vương quốc Anh
Độ chính xác của việc lập chỉ mục (trục A/B)	-	2 cung giây (0,0005 độ)
Tốc độ định mức (trục A/B)	vòng/phút	250/200
Số vòng quay tối đa (trục A/B)	vòng/phút	250/200
Độ phân giải hệ thống CNC (trục A/B)	bằng cấp	0.0001
Xoay 360 độ, lập chỉ mục thân đầu (Trục A/B)	-	Có thể được cài đặt với Shaw Berlin W25 Giá đỡ kẹp hoặc cán dao BT50
Chuyển động nhanh (trục X/Y/Z)	m/phút	7.5
Đường kính tối thiểu để kẹp phôi	mm	3
Đường kính tối đa để kẹp phôi	mm	1-20
Chiều dài tối đa để kẹp phôi	mm	250
Đường kính tối thiểu để mài phôi	mm	1
Đường kính tối đa để mài phôi	mm	16
Chiều dài lưỡi cắt tối đa để mài	mm	100
Trọng lượng phôi tối đa	Kilôgam	5
Độ phân giải tuyến tính	mm	0.0001
Độ chính xác định vị lặp lại tuyến tính	mm	0.003
Độ phân giải xoay	mm	0.0001
Độ chính xác định vị lặp đi lặp lại xoay	bằng cấp	0.001
Công suất trục chính	kw	Tần số biến thiên nam châm vĩnh cửu 12 kw động cơ
Đường kính bánh mài	mm	75-150
Tốc độ trục chính của bánh mài	vòng/phút	4000-8000
Điều chỉnh vô cấp	-	biến tần
Trọng lượng máy	Kilôgam	4000
Tổng công suất	kw	29kw
