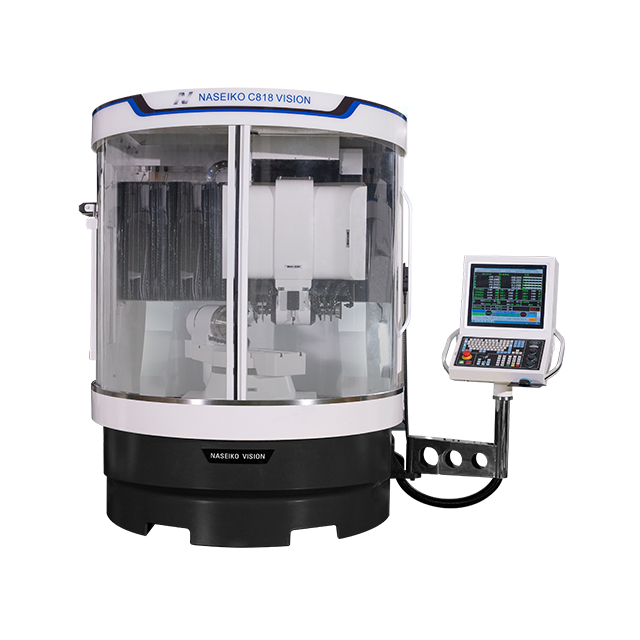

Máy mài công cụ CNC C818

Số:
Tình trạng sẵn có:





Tin nhắn của bạn Thêm vào giỏ điều tra

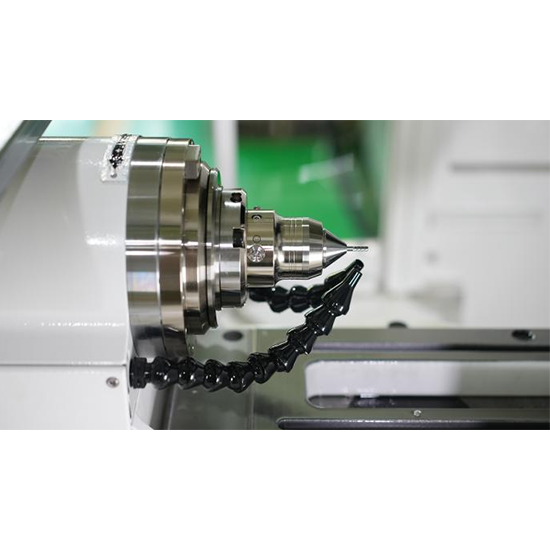

► Giường đúc khoáng tích hợp, động cơ servo Nhật Bản và ray dẫn hướng trục vít (loại con lăn hạng nặng) và trục quay AB với động cơ truyền động trực tiếp DD mô-men xoắn cao.

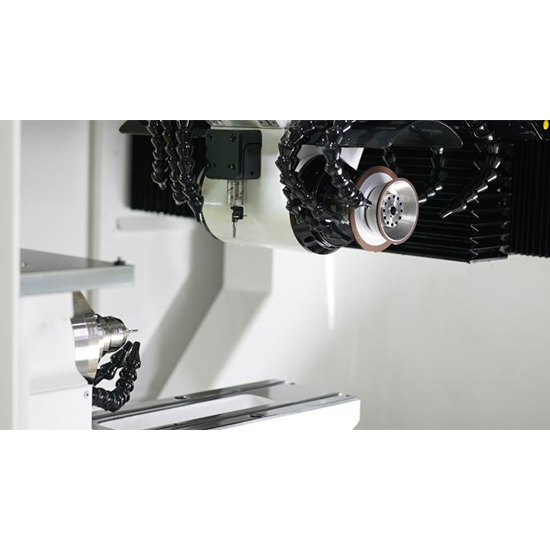

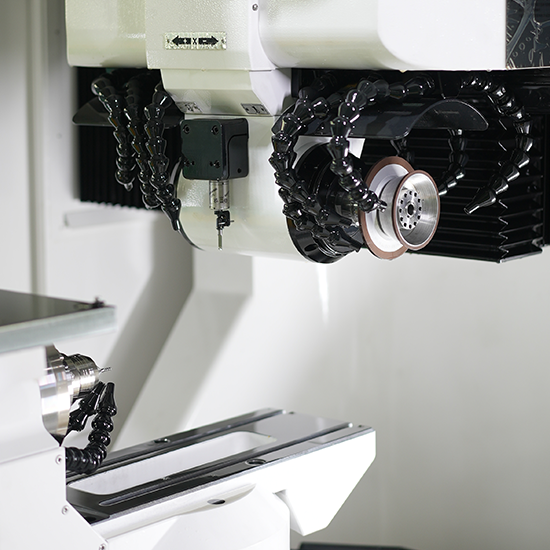

▶ Động cơ trục chính có mô-men xoắn không đổi nam châm vĩnh cửu, cấu trúc đầu mài kép và trục B quay 360 độ để xử lý dụng cụ cắt không chuẩn.

► Máy móc.Được thiết kế dựa trên khái niệm mài CNC 5 trục của Đức

▶ Được thiết kế bằng cách tích hợp kinh nghiệm và hướng dẫn thực tế.

► Hệ Thống CNC - SYNTEC Thế Hệ Mới, Đài Loan

▶ Trạm bôi trơn tự động tập trung - Shengxiang

▶ Đường đua - THK, Nhật Bản

► Hệ thống khí nén (van điện từ, van giảm áp, lọc khí...) - CHELIC, Đài Loan

▶ Đầu phát hiện - Renishaw, Vương quốc Anh

► Trục Chính - Đài Loan

▶ Phụ kiện mạch điện - Schneider, Pháp/Omron, Nhật Bản

► Thước đo - Heidenham, Đức

▶ Đĩa chia - Shengchang, Đài Loan

DỰ ÁN	UNIT	C818(MINI)	C818(SỨC MẠNH)	C818(TẦM NHÌN)
Động cơ servo Nhật Bản (giá trị tuyệt đối) hành trình (trục X/Y/Z)	mm	650/350/270	700/450/300	800/550/320
Độ phân giải hệ thống CNC (trục X/Y/Z)	mm	0.0001	0.0001	0.0001
Độ phân giải tối thiểu cho lập trình tiến dao tay quay (X/Y/Z trục)	mm	0.0001	0.0001	0.0001
Vít THK (trục X/Y/Z)	-	BN-FN32-C3	BN-FN32-C3	BN-FN32-C3
Độ chính xác định vị lại (trục X/Y/Z)	mm	0.003	0.003	0.003
Ray dẫn hướng (trục X/Y/Z)	mm	MR35-G1 / MR35-G1 / MR35-G1	SRG45-P / SRG35-P / SRG35-P	SRG45-P/SRG35-P/SRG35-P
Trục quay phôi (trục A/B)	-	Trục xoay	Trục xoay	Trục xoay
Ổ đĩa servo DD (trục A/B)	-	Trực tiếp lái xe	Trực tiếp lái xe	Trực tiếp lái xe
Bộ mã hóa quay (trục A/B)	-	RENISHAW, Vương quốc Anh	RENISHAW, Vương quốc Anh	RENISHAW, Vương quốc Anh
Độ chính xác của việc lập chỉ mục (trục A/B)	-	2 cung giây (0,0005 độ)	2 cung giây (0,0005 độ)	2 cung giây (0,0005 độ)
Tốc độ định mức (trục A/B)	vòng/phút	300/100	300/100	300/100
Số vòng quay tối đa (trục A/B)	vòng/phút	400/150	400/150	400/150
Độ phân giải hệ thống CNC (trục A/B)	bằng cấp	0.0001	0.0001	0.0001
Xoay 360 độ, lập chỉ mục thân đầu (Trục A/B)	-	Có thể được cài đặt với Shaw Berlin W25 Giá đỡ kẹp hoặc cán dao BT50	Có thể được cài đặt với Shaw Berlin W25 Giá đỡ kẹp hoặc cán dao BT50	Có thể được cài đặt với Shaw Berlin W25 Giá đỡ kẹp hoặc cán dao BT50
Chuyển động nhanh (trục X/Y/Z)	m/phút	7.5	7.5	7.5
Đường kính tối thiểu để kẹp phôi	mm	3	3	3
Đường kính tối đa để kẹp phôi	mm	20	32	32
Chiều dài tối đa để kẹp phôi	mm	200	300	300
Đường kính tối thiểu để mài phôi	mm	1	1	1
Đường kính tối đa để mài phôi	mm	12	32	40
Chiều dài lưỡi cắt tối đa để mài	mm	120	180	180
Trọng lượng phôi tối đa	Kilôgam	5	5	5
Độ phân giải tuyến tính	mm	0.0001	0.0001	0.0001
Độ chính xác định vị lặp lại tuyến tính	mm	0.003	0.003	0.003
Độ phân giải xoay	mm	0.0001	0.0001	0.0001
Độ chính xác định vị lặp đi lặp lại xoay	bằng cấp	0.001	0.001	0.001
Công suất trục chính	kw	Biến nam châm vĩnh cửu 12-15 kw động cơ tần số	Tần số biến thiên nam châm vĩnh cửu 22 kw động cơ	Tần số biến đổi nam châm vĩnh cửu 30kw động cơ
Đường kính bánh mài	mm	75-150	75-150	75-150
Tốc độ trục chính của bánh mài	vòng/phút	4000-8000	4000-8000	4000-8000
Điều chỉnh vô cấp	-	biến tần	biến tần	biến tần
Trọng lượng máy	Kilôgam	4000	5000	6500
Tổng công suất	kw	22,5kw	30kw	45kw
Động cơ tuyến tính có thể được lựa chọn để nâng cấp đến dòng C828.
