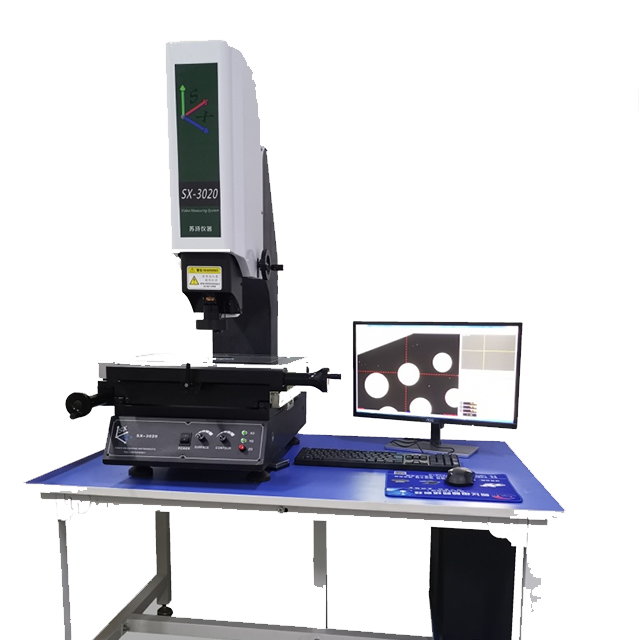

Máy đo hình ảnh bậc hai thủ công dòng SX

Tình trạng sẵn có:
Số:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Mô tả Sản phẩm:

Sử dụng công nghệ hình ảnh và công nghệ sản xuất tiên tiến, được thiết kế đặc biệt cho người dùng trong và ngoài nước để tạo ra sổ tay hướng dẫn chuyên nghiệp hiệu suất caodụng cụ đo hình ảnh, Chức năng mở rộng mạnh mẽ, ngoại hình đẹp và hào phóng, được trang bị CCD màu nhập khẩu 1/3 ' độ phân giải cao, ống kính đóng băng zoom hiệu suất cao, phần mềm xử lý đo hình ảnh hàng đầu trong ngành, được sử dụng rộng rãi trong cơ khí, điện tử, điện thoại di động, khuôn mẫu và phần cứng chính xác và các ứng dụng phát triển thiết kế và phát hiện ngành công nghiệp khác.


Tính năng sản phẩm:

Đế và cột bằng đá granite có độ chính xác cao cấp 00, đảm bảo độ bền cao, chống ăn mòn, độ ổn định cao;

Ba lớp bàn làm việc di động bằng sắt bi cường độ cao có độ chính xác cao, sau khi xử lý giảm căng thẳng chân không, mài chính xác, độ chính xác ổn định là tuyệt vời;

Đường ray dẫn hướng loại V chính xác của Đài Loan, sử dụng giá đỡ vật liệu đặc biệt, tắt tiếng di chuyển, để đạt được độ chính xác cao, chuyển động tuyến tính mượt mà, để đảm bảo độ chính xác của thiết bị;

Truyền động trục vít có độ chính xác cao, giảm sai số dịch chuyển cơ học;

Lựa chọn phần mềm đo 2D và đo 2.5D;

Ứng dụng công nghệ thấu kính quang học tim từ xa kép cao cấp tùy chọn;

Có thể thêm đầu dò để tiến hành đo kích hoạt và đo chiều cao;


Thông số kỹ thuật:


Hệ thống đo ảnh sê-ri thủ công SX (2 D, 2.5D)

người mẫu

2010

3020

4030

5040

tuyến đường hoặc khoảng cách di chuyển (mm)

X

200

300

400

500

Y

100

200

300

400

Z

200 (tối đa 400)

200 (tối đa 400)

200 (tối đa 400)

200 (tối đa 400)

kích thước phác thảo (mm)

550X510 X950

750x510x1000

980X600X1020

1305x725x970

Kích thước bàn làm việc (mm)

355X255

455X355

555X455

706X606

Trọng lượng máy

160kg

240kg

360kg

430kg

Khả năng chịu tải của bàn làm việc (kg)

20kg

30kg

35kg

40kg

Độ phân giải kích thước lưới

1μm

độ chắc chắn của phép đo

XY(3,0 + L / 200)μm

phương pháp điều khiển

Bằng tay/tự động

ống kính máy ảnh

0,75X-4,5X Ống kính khung cố định số nhân biến thiên liên tục bằng tay (có ống gương 1X)

Ống kính khung cố định hệ số biến đổi liên tục bằng tay 0,75X-4,5X (có ống gương 0,5X)

Máy ảnh

Camera CCD nhập khẩu màu 1/3 ' độ phân giải cao

đèn chiếu sáng

ánh sáng vành

Nguồn sáng lạnh LED, có độ sáng liên tục và có thể điều chỉnh

ngoại hình đẹp

Nguồn sáng lạnh LED, có độ sáng liên tục và có thể điều chỉnh

hệ số khuếch đại

33X-195X/16.5X-97.5X

khoảng cách hoạt động

90mm

nguồn

110-220V ± 10%,50Hz

môi trường làm việc

20oC ± 10oC / độ ẩm 45% -85%
