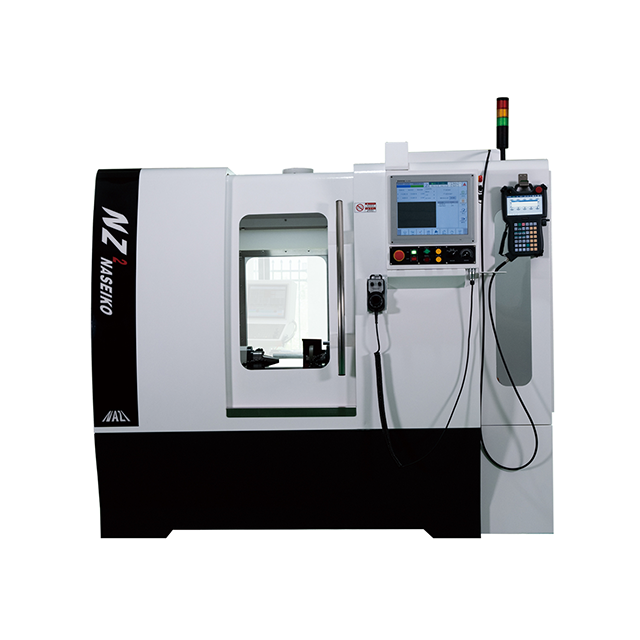

Máy bước CNC không khớp NZ-03D

Số:
Tình trạng sẵn có:





Tin nhắn của bạn Thêm vào giỏ điều tra

Trục X, trục CNC thẳng nằm ngang, động cơ servo Đài Loan, thanh dây bi chính xác THK, ray dẫn hướng con lăn chính xác THK

Trục Y, trục CNC thẳng nằm ngang, động cơ servo Đài Loan, thanh dây bi chính xác THK, ray dẫn hướng con lăn chính xác THK.

►Trục A, trục phôi nam châm vĩnh cửu quay

►Trục bánh mài: Trục điện nam châm vĩnh cửu 15KW

► Thân giường bằng đá cẩm thạch nguyên khối

►Niêm phong nắp, thuận tiện điều chỉnh máy, sơn, có thể tháo toàn bộ nắp, bảo trì thuận tiện

►Bảng điều khiển CNC được lắp đặt trên mui xe và sử dụng bánh xe di động có nam châm để dễ dàng vận hành.

►Trục điện có rãnh tốc độ cao đặc biệt, có thể lắp từ một đến hai miếng bánh mài, có thể tháo dỡ vào máy mài bánh mài để sửa chữa bánh mài.

►Điều khiển tần số động cơ trục chính.

►Lắp đèn huỳnh quang kín ống kín vào máy.

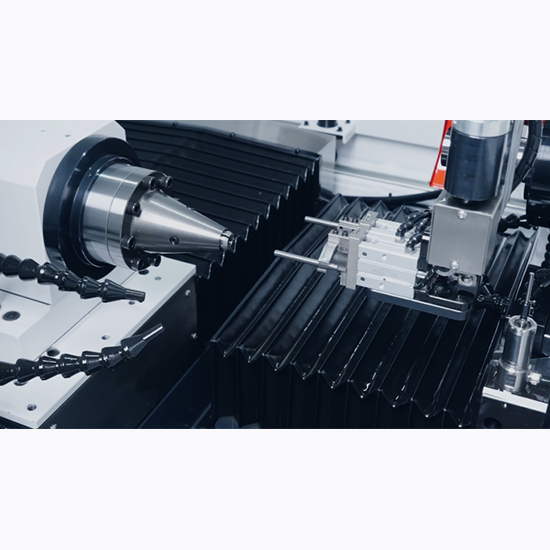

▶ SYNTEC SCARL Đài Loan, robot tự động xếp dỡ lắp đặt không gian độc lập, tăng tuổi thọ của robot.

▶Đường ray dẫn hướng: THK Nhật Bản cấp P

► Vít: THK Nhật Bản cấp C3

▶Động cơ servo: Hệ thống CNC giá trị tuyệt đối SYNTEC Đài Loan

▶Robot: SYNTEC SCARL Đài Loan (bốn trục)

trước =:

Tiếp theo:

Danh Mục Sản Phẩm

DỰ ÁN	UNIT	New Zealand-03D
Trục X	-	Trục tuyến tính liên kết bốn trục CNC
Trục Y	-	Ổ đĩa động cơ servo nhập khẩu
Trục C thủ công	mm	Xoay trái/phải 15°
Di chuyển nhanh (trục X/Y/Z/A)	mm	0.0001
Đường kính tối thiểu để kẹp phôi	mm	3
Đường kính tối đa để kẹp phôi	-	16
Chiều dài tối đa để kẹp phôi	-	150
Đường kính tối thiểu để mài phôi	mm	1
Đường kính tối đa để mài phôi	-	20
Trọng lượng phôi tối đa	Kilôgam	5
Độ phân giải tuyến tính	mm	0.005
Độ chính xác định vị lặp lại tuyến tính	mm	0.004
Công suất trục chính của bánh mài	kw	15kw (định mức: 3000-8000 vòng)
Đường kính bánh mài	Kilôgam	75mm(phút)～150mm(tối đa)
Trọng lượng máy	kw	Khoảng 3000
Tổng công suất	kw	17,5kw
